Was Sie unbedingt vor dem Kauf von LED Streifen wissen müssen
LED Streifen - Planung, Qualität, Montage, Anforderung
Für Laien ist es oft schwierig, Qualität, Lebensdauer, Planung, Montage und Anforderungen an den LED Streifen herauszufinden.Beim Kauf von LED Streifen kann man meisten am Preis nicht erkennen, ob es ein billiger China LED Streifen ist oder ein hochwertiger aus der EU.
Die Homepage des Herstellers kann da schon Hinweise geben wie gut und genau technischen Daten zB. angegeben sind.
Wenn dort steht Lebensdauer 50.000h ohne zusätzliche Angaben kann man davon ausgehen das es ein billiger LED Streifen ist. Auch der CRI Wert ist entscheidend für die Lichtqualität, Lesbarkeit und natürliche Farben. Die Lichttechnik von konventionellen Strahlern hin zu halbleiterbasierten Systemen hat die Anforderungen an die technische Spezifikation und die planerische Sorgfalt grundlegend verändert. Moderne LED-Streifen sind keine einfachen Leuchtmittel mehr, sondern hochkomplexe elektronische Baugruppen, deren Leistungsfähigkeit von einem synergetischen Zusammenspiel aus Materialwissenschaften, Thermodynamik und Halbleiterphysik abhängt. Die Auswahl eines geeigneten Systems erfordert daher ein tiefgreifendes Verständnis der zugrunde liegenden Metriken, die weit über die reine Helligkeitsangabe hinausgehen. In der heutigen Lichtplanung ist die Bewertung von Farbtreue, statistischer Ausfallwahrscheinlichkeit und thermischer Stabilität die Voraussetzung für die Erstellung langlebiger und hochwertiger Beleuchtungskonzept.
Wir sind Speziallist in der LED Technik und vertreiben hochwertigste LED Beleuchtung aus der EU
LED Streifen richtig montieren - Video
Die richtige Montage von LED-Bändern ist entscheidend für eine effektive und langlebige Beleuchtung.
Indem Sie die Schritte und Tipps befolgen, können Sie sicherstellen, dass Ihre LED-Bänder optimal installiert sind und die gewünschte Atmosphäre schaffen. Von der sorgfältigen Planung bis hin zur genauen Montage und dem Testen der Installation sind alle Schritte wichtig, um die besten Ergebnisse zu erzielen. Reinigen Sie die Fläche, auf der das LED-Band montiert werden soll, gründlich mit einem Reinigungsmittel, um Staub und Schmutz zu entfernen. Dies sorgt für eine bessere Haftung. Achten Sie darauf, das LED-Band nicht zu stark zu dehnen, da dies zu Schäden führen kann.
Verbinden Sie das LED-Band mit dem Netzteil. Achten Sie darauf, die Polarität (Plus und Minus) korrekt zu beachten, um Schäden zu vermeiden.
Temperatur und Lebensdauer von LED Strips
Hochwertige Aluprofile sind zwingend erforderlich
Ein Anstieg der Betriebstemperatur bei LED führt zu einer sehr schnell beschleunigten chemischen Zersetzung der Halbleiterkristalle und der Phosphorschicht. Messungen zeigen, dass ungekühlte oder schlecht gekühlte LED-Streifen, bereits nach wenigen hundert Stunden massive Schäden davontragen können. Dies äußert sich in ungleichmäßiger Helligkeit, Farbverschiebungen, starken verlust der Lichtleistung und schließlich dem Ausfall einzelner Segmente.
Das verdeutlicht, dass eine Reduktion der Temperatur um lediglich 10°C die Lebensdauer oft verdoppeln kann.
Professionelle Installationen setzen daher zwingend Aluminiumprofile mit ausreichender Kühlleistung ( Gramm/m ) voraus.
Hier ein Beispiel für Profile mit gravierenden Unterschieden der thermischen Eigenschaften

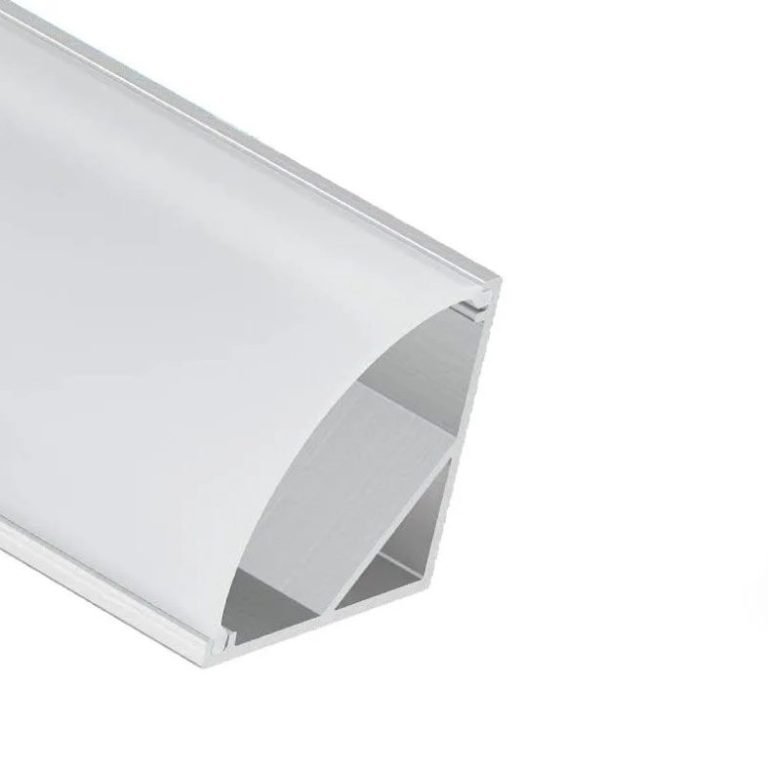

Ein günstiges Profil mit einem Gewicht von 150 Gramm auf 2m
Das ergibt eine Kühlleistung von 75gr/m - das wäre mittelmäßig.
Wenn dieses Profil in einer Ecke verbaut ist, sinkt die Kühlleistung stark,da das Profil keine Wärme in den Raum abgeben kann.
Preis im Internet 9,25 für 2m Länge

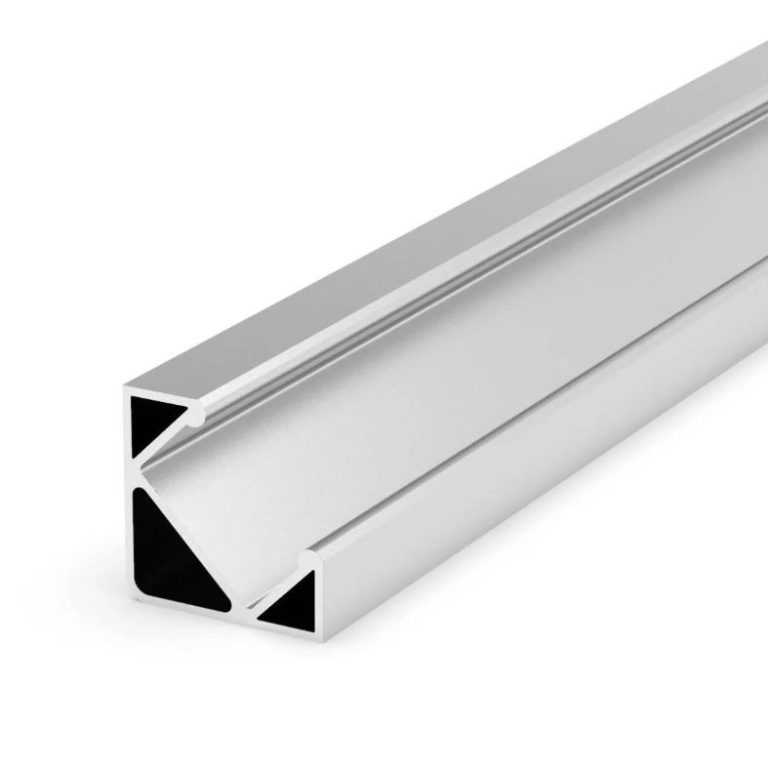

Unser Aluprofil mit einem Gewicht von 302 Gramm auf 2m
Das ergibt eine Kühlleistung von 151gr/m - das ist sehr gut. Wenn dieses Profil in einer Ecke verbaut ist, kann das Profil auch noch Wärme in den Raum abgeben.
Preis in unserem LED Shop für 2m 14,90

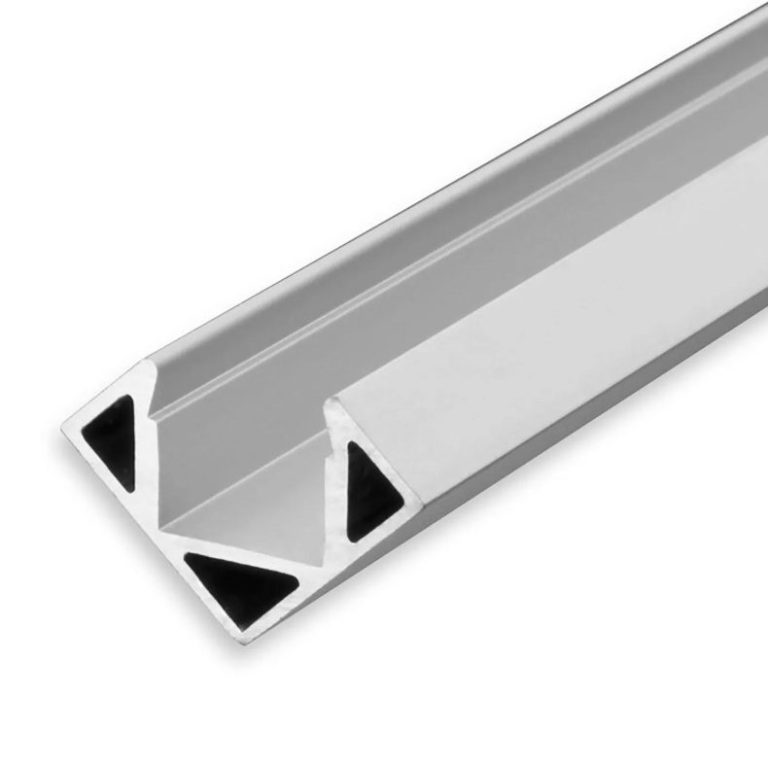

Unser LED Eckprofil mit einem Gewicht von 414 Gramm auf 2m
Das ergibt eine Kühlleistung von 207gr/m - das ist hervorragend. Wenn dieses Profil aber in einer Ecke verbaut ist, kann das Profil auch noch Wärme in den Raum abgeben.
Preis in unserem LED Shop für 2m 25,90
Die Licht Qualität von LED Streifen - Spektrale Qualität der Farbwiedergabe
Die visuelle Beurteilung einer Umgebung durch das menschliche Auge hängt maßgeblich von der spektralen Zusammensetzung des auftreffenden Lichts ab. Wie Sie die Farben eines Gegenstandes sehen, hängt von der Zusammensetzung des weißen Lichts ab, der einen Gegenstand anstrahlt.

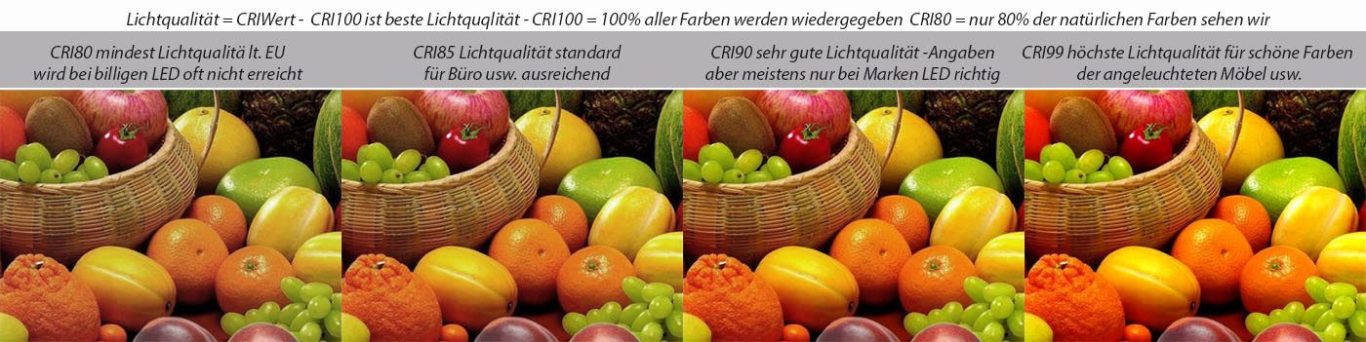

Der CRI-Wert (Color Rendering Index, Farbwiedergabeindex) ist eine wichtige Kennzahl zur Beurteilung der Lichtqualität von LED Licht. Er gibt an, wie naturgetreu Farben unter einer Lichtquelle im Vergleich zum Tageslicht wiedergegeben werden. Während natürliche Lichtquellen wie das Sonnenlicht ( CRI100 ) ein kontinuierliches Spektrum aufweisen, erzeugen weiße LEDs ihr Licht primär durch die Konversion eines blauen Halbleiter-Emittenten mittels einer Phosphorschicht.
Die Qualität dieser Konversion bestimmt, wie naturgetreu Farben von beleuchteten Objekten wiedergegeben werden. Der Farbwiedergabeindex (CRI - Color Rendering Index) ist das international etablierte Maß zur Quantifizierung der Farbtreue. Er basiert auf dem Vergleich von 14 oder 15 normierten Testfarben unter der zu prüfenden Lichtquelle im Vergleich zu einer Referenzlichtquelle. In der kommerziellen Kennzeichnung wird zumeist der Ra -Wert (allgemeiner Farbwiedergabeindex) verwendet, der lediglich den arithmetischen Mittelwert der ersten acht Testfarben (R1 bis R8) darstellt. Diese acht Farben umfassen vorwiegend ungesättigte Pastelltöne, was eine erste Schwäche des Systems offenbart:
Eine Lichtquelle kann bei diesen Farben exzellente Ergebnisse erzielen, während sie bei gesättigten Farben wie Tiefrot oder Blau signifikante Defizite aufweist. Die Bewertungsskala reicht von 0 bis 100, wobei ein Wert von 100 die perfekte Übereinstimmung mit der Referenz (Sonnenlicht oder schwarzer Strahler) markiert.
Für die professionelle Anwendung gelten folgende Qualitätsstufen als maßgeblich:
CRI-Wert (Ra Einstufung )
Anwendungsbereich und Anforderungsprofil
CRI 95–100 ( Exzellent )
Anwendungen: Boutiquen, Museen, Fotografie, luxuriöser Einzelhandel (Kleidung, Schmuck), Esstische, hochwertigen Wohnbereich
Diese Anwendungen erfordern eine präzise und naturgetreue Farbwiedergabe, um Details, Produkte und Bilder richtig darzustellen.
CRI 90–94 ( hervorragend )
Anwendungen: Allgemeinbeleuchtung in Wohnräumen, Schaufenstern und Geschäften.
Bietet eine gute Farbwiedergabe, schafft eine angenehme Atmosphäre, in der die Farben der Umgebung natürlich wirken.
CRI 80-90 (gut bis sehr gut )
Anwendungen: Außenbeleuchtungen, Industrie, Abstellräume, Arbeitsbereiche, Büro, Wohnbereich
CRI 70-80 (Befriedigend bis gut )
Anwendungen: Industrielle Beleuchtung, Außenbeleuchtung und einige Lagerbereiche.
Die Relevanz eines hohen CRI-Werts zeigt sich besonders in der Lebensmittelpräsentation oder im Badezimmer.
Ein hoher Index (CRI 90+) lässt Tomaten kräftiger rot wirken und Hauttöne beim Auftragen von Make-up natürlich erscheinen, während niedrige Werte zu einer grauen oder ungesunden Farbwahrnehmung führen.
Die Lebensdauer von LED Streifen - L90/B10 50.000h
Die Angabe der Lebensdauer von LED-Streifen unterscheidet sich fundamental von der herkömmlicher Leuchtmittel.
Eine LED "brennt" in der Regel nicht durch, sondern verliert an Lichtleistung über die Betriebsdauer.
Dieser Prozess wird als Degradation bezeichnet und durch die Parameter L und B sowie die Angabe einer Zeitspanne in Stunden definiert.
Eine ordentliche Angabe für die Lebensdauer von LED Streifen oder Leuchten sollte immer mit Lxx/Bxx in 50.000h angegeben sein.
Die Lebensdauerangabe, beispielsweise 50.000 h L80/B10 bei 25∘C, ist ein Versprechen über die Aufrechterhaltung der Lichtqualität
über einen definierten Zeitraum.
L-Wert : Beschreibt den verbleibenden Lichtstrom am Ende der angegebenen Zeit im Verhältnis zum Anfangswert.
L80 bedeutet, dass nach der Zeitspanne noch 80% des ursprünglichen Lichtstroms emittiert werden, was einem Verlust von 20% entspricht.
B-Wert : Gibt den statistischen Anteil der Module an, die den L-Wert unterschreiten dürfen.
B10 bedeutet, dass lediglich 10% der installierten LEDs weniger als den Zielwert (z. B. 80%) erreichen.
Wird kein B-Wert angegeben, gilt nach Industriestandard (ZVEI) automatisch B50 als Mittelwert.
Kennzeichnung und Bewertung der Lebensdauer
L90/B10 = Premium-Qualität für 24/7-Betrieb oder schwer zugängliche Bereiche wo hohe Lebensdauer erforderlich ist
L80/B10 = Hochwertiger Industriestandard, ideal für Büros und Wohnen sehr hoher Standard 12/7
L70/B10 = Guter Standard für allgemeine Anwendungen, Wohnbereich, Büro weniger als 8h am Tag
L70/B50 = Basis-Qualität nicht empfehlenswert, oft im preisgünstigen Endkundenbereich zu finden
( Billige Shops, Amazon, China B und C Ware usw. wo nur 50.000h steht.
Diese Angabe der Lebensdauer werden nur erreicht - wenn die Kühlung auch hervorragend ist. ( hochwertige Aluprofile )
Die ökonomische Relevanz dieser Werte ist erheblich: In Bereichen mit hohen Wartungskosten, wie Tunneln oder hohen Industriehallen,
reduzieren hohe L- und niedrige B-Werte die Lebenszykluskosten massiv.
Für Professionelle LED Fluter kann auch mit extremer Lebensdauer L80/B10 100.000h stehen -
das erkennt man dann am Gehäuse. Da kann ein 100 Watt LED Strahler auch mal 20Kg oder mehr haben.
LED Streifen und die richtige Lichtfarbe
Ambiente (1800K - 2100K)
Ähnelt der Farbe von Kerzenlicht.
Einsatzbereiche: Wohnräume, Indirekte Beleuchtungen
Schlafzimmer, Restaurants, Ausstellungen, Museen
Beispiel: Ideal für eine spezielle Atmosphäre.
Ultra Warmweiß (2100K - 2500K)
Angenehm und gemütlich, ähnelt der Farbe von Sonnenaufgang
und Glühbirnen mit 25 bis 40 Watt.
Einsatzbereiche: Wohnräume, Schlafzimmer, Bars.
Beispiel: Ideal für eine sehr entspannende Atmosphäre.
Super Warmweiß (2500K - 2700K)
Eigenschaften: Angenehm und sehr gemütlich, ähnelt der Farbe von Glühlampen (2600-2700Kelvin).
Einsatzbereiche: Wohnbereich von Wohnzimmer bis Schlafzimmer, Bars, Hotel
Sehr universeller Einsatz - von uns eine Empehlung
Beispiel: Ideal für eine entspannende Atmosphäre.
Warmweiß (3000K - 3500K)
Eigenschaften: Standart ähnelt der Farbe von Halogenlampen (2600 - 3300Kelvin).
Einsatzbereiche: Wohnbereich von Wohnzimmer bis Schlafzimmer, Restaurants.
Sehr universeller Einsatz
Beispiel: Ideal für eine die meisten 0815 Lichtfarbe.
Neutral weiß (3800K - 4300K)
Eigenschaften: Ausgewogene Lichtfarbe, die weder zu warm noch zu kalt ist.
Einsatzbereiche: Büros, Küchen, Badezimmer.
Beispiel: Gut für Arbeitsumgebungen, in denen eine klare Sicht erforderlich ist.
Weiß (5000K - 6500K)
Eigenschaften: Helles, energisches Licht, das die Konzentration fördert.
Einsatzbereiche: Werkstätten, Büros, Verkaufsräume.
Beispiel: Eignet sich für Bereiche, in denen eine hohe Sichtbarkeit erforderlich ist.
LED Streifen - Wasserdicht von IP20 bis IP68
Die Schutzart zeigt an, wie geeignet elektrische Geräte wie LED Leuchten und LED Streifen für
bestimmte Umgebungsbedingungen sind.
Das wichtigste Kriterium ist auch hier der Schutz vor Gefahr bei der Benutzung, vor allem vor elektrischen Schlägen.
Die Schutzarten werden mit IP-Codes angegeben und reichen bei LED Streifen von IP20 bis IP68.
LED Streifen wasserdicht für welchen Einsatz
IP20 - Fremdkörper mit einem Durchmesser ab 12 mm - eindringen von Wasser kein Schutz
IP53 - Ablagerungen von Staub im Innern - Schutz gegen schräg fallendes Sprühwasser, bis 60°
IP54 - Ablagerung von Staub im Innern - Schutz gegen Spritzwasser aus allen Richtungen
IP65 - Vollständiger Staubschutz - Schutz gegen Strahlwasser aus allen Richtungen 360°
IP66 - Vollständiger Staubschutz - Schutz gegen starkes Strahlwasser aus allen Richtungen
IP67 - Vollständiger Staubschutz - Schutz gegen kurzzeitiges Untertauchen (bis 30 Minuten)
IP68 - Vollständiger Staubschutz - Schutz gegen dauerhaftes Untertauchen in Wasser
Wird eine der Ziffern nicht angegeben, wird sie durch einen Platzhalter (X) ersetzt, wie zum Beispiel IPX6.
Für die Schutzarten gelten verschiedene nationale sowie internationale Normen,
darum ist es nötig, die Bezugsnorm mit anzugeben.
Die Norm DIN EN 60529 beschreibt die Schutzarten für Gehäuse von elektrischen Geräten und Betriebsmitteln,
die Norm ISO 20653 bezieht sich auf Straßenfahrzeuge und erweitert die Schutzklassen um den Buchstaben K.
Hier kann man also beispielsweise die Kennzeichnung IPX6K finden, die DIN-Norm sieht diese jedoch nicht vor.
Die erste Kennziffer – Schutz vor Berührung und eindringenden Fremdkörpern
Die erste der beiden Kennziffern kann einen Wert von 0 bis 6 annehmen.
Sie gibt an, wie stark das Gehäuse des elektrischen Betriebsmittels gegen Berührung stromführender Leiter
durch die Hand oder Werkzeug sowie vor eindringenden Fremdkörpern geschützt ist.
Je höher die Ziffer, desto besser ist der Schutz.
Beachten Sie auf Terrassen am Boden auch die hohen Temperaturen im Sommer - über 80°
Unser hochwertigen LED Streifen von Proled sind geeignet für Lagertemperaturen
( also im ausgeschaltetem Zustand ) bis 80°
Wir empfehlen auf Terrassen am Boden Neon Flex Streifen oder unsere LED Streifen in IP68 bis 100°
Unser Empfehlung sind NEON Flex Strip für nicht überdachte Terrassen, Einfahrten, Gehwege im Außenbereich.
IP-Schutzart einfach erklärt
Eine IP-Schutzart besteht aus zwei Ziffern: Die erste Ziffer reicht von 0 bis 6 und zeigt den Schutz gegen feste Objekte an, während die zweite Ziffer von 0 bis 8 angibt, wie gut das Gerät gegen Wasser geschützt ist. Für LED-Leuchten, die im Freien oder in feuchten Umgebungen eingesetzt werden, sind IP-Schutzarten wie IP65 oder IP67 ideal.
Wasserdichter LED Streifen Montageanleitung Video
Beim Kauf von LED-Streifen ist es wichtig, auf die richtige Schutzart zu achten. Diese Klassifizierung gibt an, wie gut die LED-Streifen gegen das Eindringen von festen Fremdkörpern (z. B. Staub) und Flüssigkeiten (z. B. Wasser) geschützt sind.
Die Wahl der richtigen Schutzart ist entscheidend für die Langlebigkeit und Sicherheit der Beleuchtung, insbesondere bei Anwendungen in unterschiedlichen Umgebungen.
Für den Außenbereich sollten Sie mindestens IP65 (spritzwassergeschützt) wählen, um sicherzustellen, dass die LED-Streifen wetterfest sind.
Die Verwendung von Aluminiumprofilen kann nicht nur das Aussehen verbessern, sondern auch als Kühlkörper fungieren und den Schutz gegen mechanische Einwirkungen erhöhen
MacAdam-Ellipsen, Binning und SDCM
Ein häufig unterschätztes Problem bei der Installation von LED-Streifen ist die Varianz der Lichtfarbe innerhalb einer Charge oder zwischen verschiedenen Lieferungen.
Dieser Effekt wird durch das sogenannte "Binning" kontrolliert.
Die Farbkonsistenz wird über SDCM-Werte (Standard Deviation of Colour Matching) angegeben, die auf den MacAdam-Ellipsen basieren.
Eine MacAdam-Ellipse definiert einen Bereich im Farbraum, innerhalb dessen das menschliche Auge keinen Farbunterschied wahrnimmt.
- 1 SDCM (1-Step): Farbunterschiede sind für das menschliche Auge unsichtbar.
- 2-3 SDCM: Unterschiede sind nur im direkten Vergleich auf weißen Flächen für geübte Beobachter minimal wahrnehmbar. Hoher Qualitätsstandard für den Wohnbereich.
- 4-5 SDCM: Farbunterschiede sind deutlich erkennbar. Für industrielle Anwendungen oder Außenbeleuchtung oft ausreichend, aber im Wohnbereich störend.
- > 5 SDCM: Starke Abweichungen, die meistens bei preiswerten Importprodukten auftreten.
In Projekten, bei denen LED-Streifen direkt nebeneinander installiert werden (z. B. Doppeleinspeisung in einem breiten Profil), ist ein Binning von SDCM < 3 essenziell, um ein einheitliches Erscheinungsbild zu gewährleisten
Elektrische Planung und Spannungsversorgung für LED Strips
Die Wahl der Betriebsspannung ist eine fundamentale Entscheidung, die die maximale Leitungslänge, die Kosten für die Verkabelung und die Komplexität der Steuerung beeinflusst.
12V, 24V und 48V im Vergleich
Historisch bedingt sind 12V-Systeme weit verbreitet, stoßen aber bei größeren Installationen an physikalische Grenzen. Der Trend in der professionellen Lichtplanung geht klar zu 24V- oder sogar 48V-Systemen.
Gemäß dem ohmschen Gesetz und der Leistungsformel P=U⋅I fließt bei 24V gegenüber 12V bei gleicher Leistung nur der halbe Strom.
Dies führt zu signifikanten Vorteilen. Der Spannungsverlust auf der Leitung ist direkt proportional zum Strom. Niedrigerer Strom bedeutet konstantere Helligkeit über die gesamte Länge des Streifens.
Ein 24V-Streifen kann oft bis zu 10 Meter am Stück ohne merklichen Lichtverlust betrieben werden, während bei 12V meist nach 5 Metern eine erneute Stromeinspeisung erforderlich ist.
Da die Verlustleistung in den Leitern quadratisch mit dem Strom steigt erwärmen sich die Leiterbahnen bei höheren Spannungen deutlich weniger.
Spannung Volt 12V System 24V System 48V System
Stromstärke (bei 100W) 8.33 Amper 4.16 Amper 2.08 Ampere
Max. Länge (einseitige Speisung) ca. 5 m ca. 10 m ca. 30
Typisches Schnittmaß ca. 25-50 mm ca. 50-100mm ca. 100-200mm
Leitungslänge bis Netzteil < 10 m empfohlen > 10 m möglich Große Distanzen
Ein entscheidender Nachteil höherer Spannungen ist das längere Schnittintervall. Da mehr LEDs in Reihe geschaltet werden müssen, um die Spannung zu teilen, können 24V-Streifen oft nur alle 10 cm gekürzt werden,
während 12V-Modelle oft alle 2,5 bis 5 cm trennbar sind. Dies kann in kurzen Profilen zu dunklen Schatten an den Enden führen, wenn der Streifen nicht exakt bis zum Rand passt.
Dimensionierung der Zuleitungen und Netzteile
Um einen Spannungsabfall zu vermeiden, der zu einem Helligkeitsverlust führt (meist tolerierbar bis max. 3−5%), muss der Kabelquerschnitt präzise berechnet werden.
Die Formel für den Querschnitt A in mm2
Wer gerne selber rechnen möchte, kann die folgende Formel verwenden und sich auch an unserem Rechenbeispiel orientieren:
A (Kabelquerschnitt) = ( L x 2 x I ) / ( k x Ua )
LKabellänge einfach (deshalb *2 in der Formel)IMaximaler Strom in AmperekLeitfähigkeit des Leiters von Kupfer (57,14 S/m = spezifischer Widerstand von 0,0175) Ua Spannungsabfall (2 %)
Hierbei steht L für die einfache Leitungslänge in Metern und Uloss für den akzeptierten Spannungsabfall in Volt.
Beispielsweise führen 300 Watt bei 12V an einem 4 Meter langen 0,75 mm2 Kabel zu einem katastrophalen Spannungsabfall von 40%.
Für die Netzteilauswahl gilt die strikte Regel einer Sicherheitsreserve von mindestens 15%. Ein Betrieb an der Leistungsgrenze führt zu massiver Wärmeentwicklung im Transformator und reduziert dessen Lebensdauer erheblich.
Beispielrechnung: 8 Meter LED-Streifen à 14,4 W/m ergeben 115,2 Watt. Mit 15% Reserve (115,2⋅1,15=132,48 W) ist ein Netzteil der 150 Watt Klasse zu wählen.
LED Streifen Spannung - 5V , 12V ,24V, 48V, 230V
5V LED Streifen:
sind oft mit Batteriebetrieb oder auch über USB zu betreiben
12V LED Streifen:
3 LED Chip werden in Serie eingespeist. 12V Streifen sind ideol für Auto.
Vorteil sehr kurze Längen möglich, oft alle 2cm trennbar.
Nachteilig für lange Strecken durch hohen Stromstärke - dicke Zuleitungen notwendig.
24V LED Streifen:
6 LED Chip werden in Serie eingespeist. Gängigste Variante
gut für lange Strecken geeignet - dünnere Zuleitungen möglich.
Kleinere Masse von Trafos möglich.
48V LED Streifen:
12 LED Chip werden in Serie eingespeist.
Ideal für LED Streifen mit 20m oder 30m Länge
Dünnere Zuleitungen, geringer Stromstärke.
Nachteil: nicht so oft trennbar meistens nur alle 10cm
230V LED Streifen:
Meistens Samsung LED Chip mit 3x 73 Volt pro Chip in Serie.
Nicht für den Wohn- oder Arbeitsbereich empfohlen.
Lebensgefährliche Spannungen bei Beschädigung oder Kurzschluss.
Hohe Brandgefahr - meisten nicht 100% flicker free - Gesundheitliche bedenken.
Keine professioneller Hersteller in der EU bekannt der 230V Strips herstellt.
Meistens nur alle Meter trennbar.
DARF nur vom Fachmann installiert werden.
